BeStream IP Multicoder

Profesyonel 1U Broadcast Encoder, Decoder & IP Gateway

görevlerde yapılandırılabilir:

• Encoder
• Decoder
• Transcoder
• Protocol Gateway
• SDI → IP
• IP → SDI
• IP → IP

Bu yapı sayesinde canlı yayın contribution, MCR dağıtımı, haber merkezi bağlantıları, uzak stüdyo bağlantıları, streaming gateway, IPTV, DVB headend, teleport ve IP video transport uygulamalarında kullanılabilir.

DVB / Teleport Uyumlu Yayın Akışları

BeStream IP Multicoder, uydu teleport merkezlerine yayın aktarımı yapılan profesyonel broadcast altyapılarında IP contribution ve MPEG-TS handoff cihazı olarak kullanılabilir.

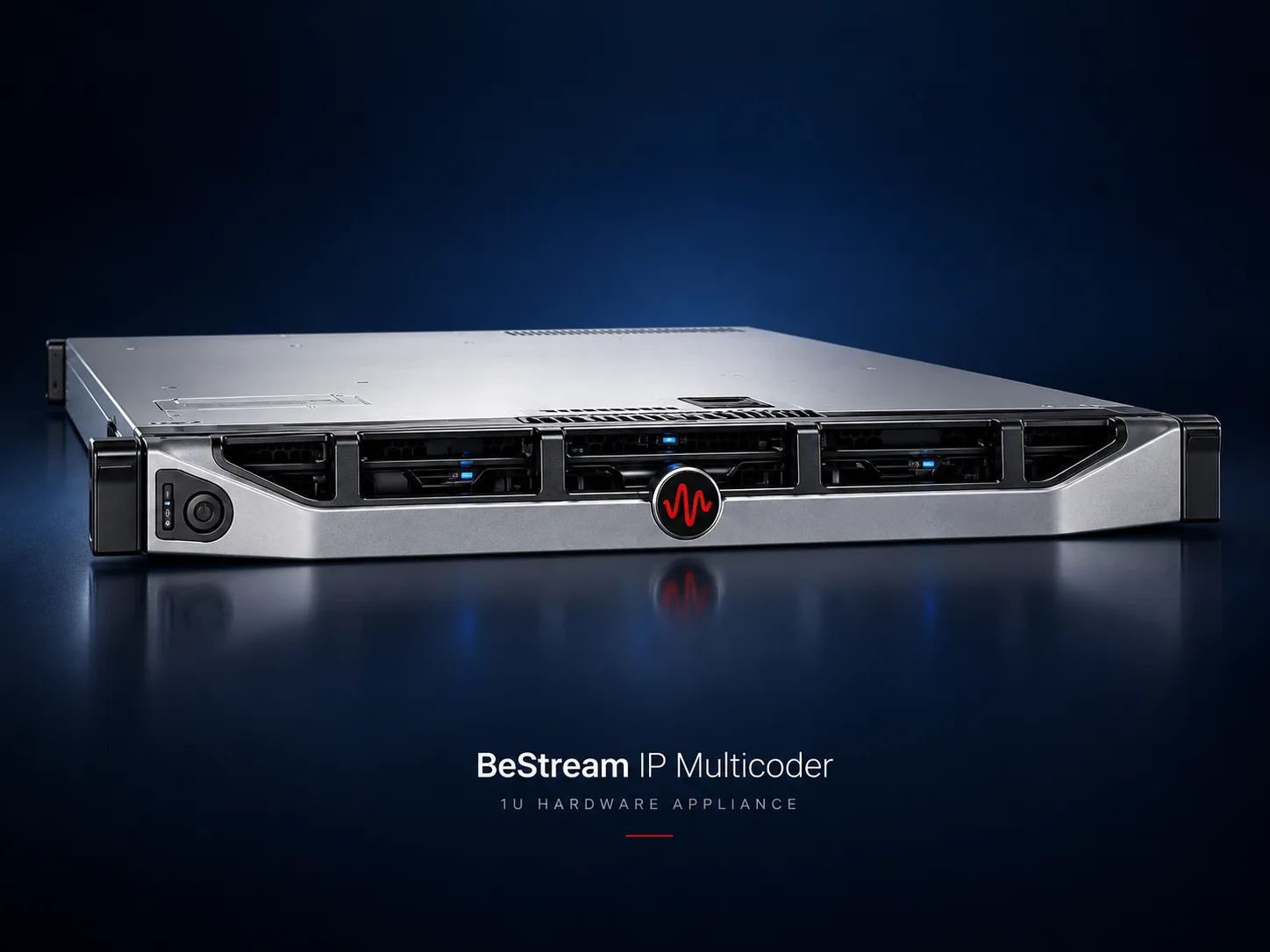

BeStream IP Multicoder, profesyonel yayın merkezleri, televizyon kanalları, haber ajansları, MCR/PCR odaları, stüdyolar, teleport tesisleri ve canlı yayın contribution sistemleri için geliştirilmiş 1U rackmount çok kanallı broadcast encoder, decoder, transcoder ve IP gateway platformudur.

SDI ve IP kaynaklarını H.264 / AVC ve H.265 / HEVC formatlarında encode/decode edebilir; SRT, RTMP ve UDP MPEG-TS protokolleri üzerinden canlı yayın taşıma, dönüştürme ve dağıtım işlemlerini tek cihaz üzerinde gerçekleştirebilir.

SDI • SRT • RTMP • UDP • MPEG-TS • H.264 • H.265 • Encoder • Decoder • Transcoder • Gateway

BeStream IP Multicoder; geleneksel SDI yayın altyapıları ile IP tabanlı yayın sistemlerini tek platform üzerinde birleştirir.

Cihaz aynı sistem üzerinde aşağıdaki görevlerde yapılandırılabilir:

• Encoder
• Decoder
• Transcoder
• Protocol Gateway
• SDI → IP
• IP → SDI
• IP → IP

Bu yapı sayesinde canlı yayın contribution, MCR dağıtımı, haber merkezi bağlantıları, uzak stüdyo bağlantıları, streaming gateway, IPTV, DVB headend, teleport ve IP video transport uygulamalarında kullanılabilir.

DVB / Teleport Uyumlu Yayın Akışları

BeStream IP Multicoder, uydu teleport merkezlerine yayın aktarımı yapılan profesyonel broadcast altyapılarında IP contribution ve MPEG-TS handoff cihazı olarak kullanılabilir.

Örnek yayın zinciri:

SDI / IP Program Kaynağı
↓
BeStream IP Multicoder
↓
H.264 / H.265 Encoding
↓
SRT veya CBR MPEG-TS over UDP
↓
Teleport / DVB Headend
↓
Satellite Uplink Chain

UDP üzerinden MPEG-TS Unicast veya Multicast çıkışı sayesinde yayın sinyali DVB headend, teleport veya uplink altyapısına IP üzerinden teslim edilebilir.

SRT desteği ise uzak stüdyo, yayın merkezi veya saha lokasyonundan teleport merkezine internet / MPLS / WAN üzerinden güvenilir contribution bağlantısı kurulmasını sağlar.

Not: BeStream IP Multicoder IP contribution ve MPEG-TS teslim katmanında görev yapar. DVB-S / DVB-S2 modülasyon, RF upconversion, HPA ve uydu uplink ekipmanları harici broadcast altyapısının parçasıdır.

Temel Özellikler

• Profesyonel 1U 19″ rackmount donanım
• Çok kanallı encoder ve decoder
• H.264 / AVC encoding & decoding
• H.265 / HEVC encoding & decoding
• UHD / 4K contribution desteği
• SDI Input
• SDI Output
• SRT Input / Output
• RTMP Input / Output
• UDP Input / Output
• MPEG-TS over UDP
• UDP Unicast
• UDP Multicast
• IP → IP transcoding
• Protocol conversion
• Web tabanlı merkezi yönetim
• Otomatik reconnect
• Network recovery mekanizmaları
• 7/24 sürekli çalışma
• MCR / Headend / Teleport kullanımına uygun yapı
• Broadcast contribution ve distribution desteği

Desteklenen Girişler

SDI — Profesyonel broadcast video input
SRT — Caller / Listener
RTMP — IP stream input
UDP MPEG-TS — IP transport stream
UDP Unicast — Destinasyon bazlı IP input
UDP Multicast — Multicast broadcast network input

Desteklenen Çıkışlar

SDI — Broadcast video output
SRT — Contribution output
RTMP — Streaming output
UDP MPEG-TS — Broadcast transport stream
UDP Unicast — Tek hedef IP dağıtımı
UDP Multicast — MCR / Headend / IPTV / Teleport dağıtımı

Video Codec Desteği

Encoding

H.264 / AVC
H.265 / HEVC

Decoding

H.264 / AVC
H.265 / HEVC

Video Parametreleri

Ayarlanabilir video bitrate, CBR / VBR profilleri, GOP uzunluğu, frame rate, resolution, H.264 Profile / Level, H.265 encoding parametreleri ve düşük gecikmeli yayın profilleri desteklenir.

Desteklenen Video Formatları

UHD / 4K

• 3840 × 2160p60 — UHD / 4K
• 3840 × 2160p50 — UHD / 4K
• 3840 × 2160p30 — UHD / 4K
• 3840 × 2160p25 — UHD / 4K

Full HD

• 1920 × 1080p60
• 1920 × 1080p50
• 1920 × 1080p30
• 1920 × 1080p25
• 1920 × 1080i60
• 1920 × 1080i50

HD

• 1280 × 720p60
• 1280 × 720p50
• 1280 × 720p30
• 1280 × 720p25

SD

• PAL / NTSC tabanlı SD yayın formatları

Ses Özellikleri

AAC Audio
PCM Audio
Embedded SDI Audio
Ayarlanabilir audio bitrate
128 kbps ve üzeri AAC profilleri
PCM s16le
Audio / Video Synchronization

SRT Contribution

BeStream IP Multicoder, internet ve unmanaged WAN bağlantıları üzerinden profesyonel canlı yayın aktarımı için SRT protokolünü destekler.

SRT özellikleri:

Caller Mode
Listener Mode
Ayarlanabilir latency
Packet retransmission
ARQ
Network jitter toleransı
Packet loss recovery
Otomatik reconnect

SRT sayesinde yayın merkezi, saha ekibi, uzak stüdyo veya teleport arasında düşük gecikmeli ve dayanıklı contribution bağlantıları kurulabilir.

UDP Broadcast Distribution

UDP desteği sayesinde BeStream IP Multicoder; MCR, DVB headend, IPTV, teleport ve kurum içi broadcast LAN altyapılarında video dağıtım sistemi olarak kullanılabilir.

Desteklenen UDP çıkışları:

MPEG-TS over UDP
UDP Unicast
UDP Multicast

Örnek:

SDI IN
↓
H.264 / H.265 Encoder
↓
UDP MPEG-TS Multicast
↓
MCR / IPTV / DVB Headend / Teleport / Decoder

Encoder Kullanımı

SDI Camera / Video Router / Production Switcher
↓
BeStream IP Multicoder
↓
H.264 / H.265
↓
SRT / RTMP / UDP

Tek bir SDI program kaynağı ihtiyaca göre farklı IP yayın protokollerine yönlendirilebilir.

Decoder Kullanımı

SRT / RTMP / UDP
↓
BeStream IP Multicoder
↓
Video Decoder
↓
SDI OUT
↓
Video Router / Vision Mixer / MCR

Bu yapı cihazın profesyonel IP contribution decoder olarak kullanılmasını sağlar.

IP Gateway

BeStream IP Multicoder aynı zamanda broadcast protocol gateway olarak çalışabilir.

Desteklenen örnek akışlar:

SRT → RTMP
SRT → UDP
RTMP → SRT
RTMP → UDP
UDP → SRT
UDP → RTMP
SRT → SDI
RTMP → SDI
UDP → SDI
SDI → SRT
SDI → RTMP
SDI → UDP

IP Transcoding

IP kaynağı fiziksel SDI dönüşümü yapılmadan farklı codec, bitrate veya protokol kullanılarak yeniden encode edilebilir.

Örnek:

SRT H.264 IN
↓
Transcode
↓
H.265 UDP OUT

veya:

RTMP IN
↓
Transcode
↓
SRT OUT

Otomatik Yeniden Bağlantı

Kaynak veya hedef bağlantısının geçici olarak kesilmesi durumunda sistem otomatik olarak bağlantıyı yeniden kontrol eder.

Kaynak veya hedef tekrar erişilebilir olduğunda yayın operatör müdahalesine gerek kalmadan yeniden başlatılabilir.

Bu özellik 7/24 çalışan broadcast ve contribution sistemlerinde operasyonel sürekliliğin artırılmasına yardımcı olur.

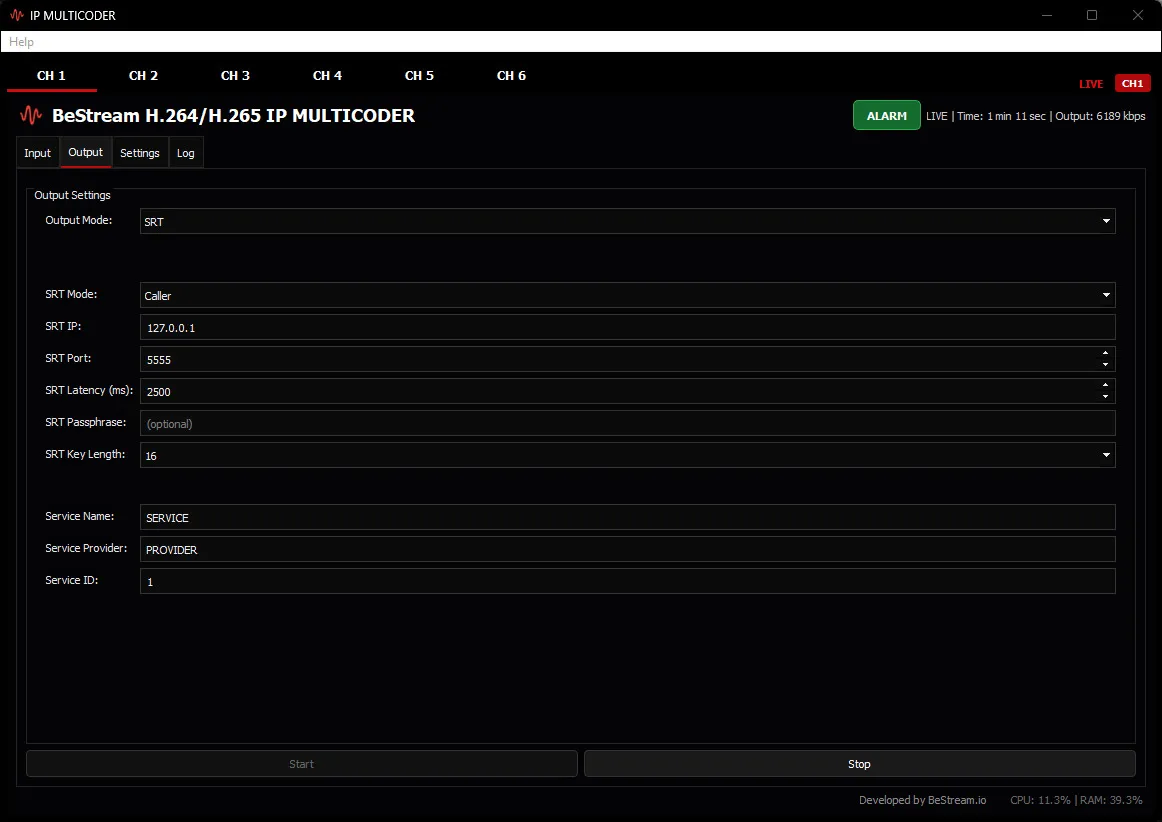

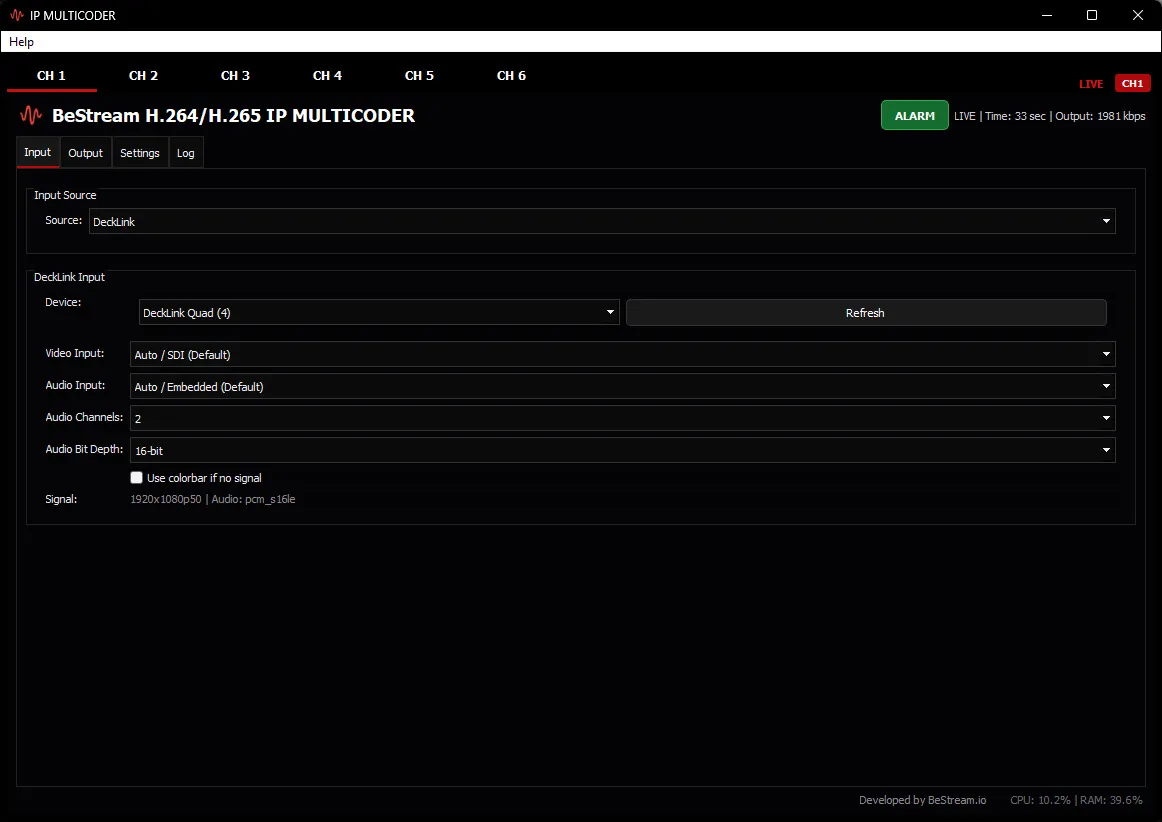

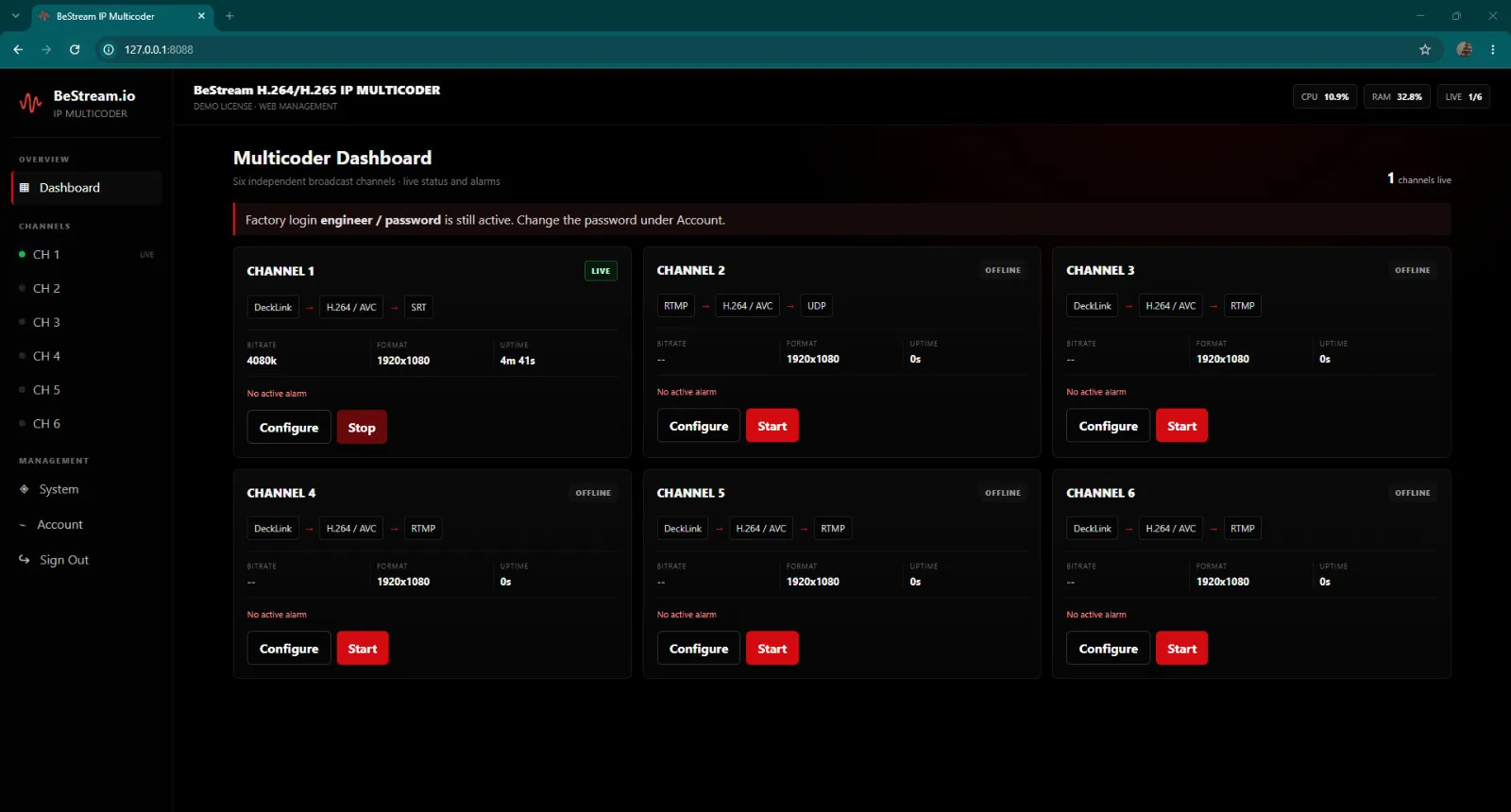

Web Tabanlı Yönetim

Encoder ve decoder kanalları merkezi web arayüzü üzerinden yönetilebilir.

Web Management üzerinden codec, resolution, frame rate, video bitrate, audio codec, GOP, SRT mode, SRT latency, RTMP URL, UDP IP, UDP port, multicast destination ve kanal çalışma durumları kontrol edilebilir.

Ayrıca kanal başlatma / durdurma, bağlantı durumu, bitrate, uptime, alarm ve log bilgileri görüntülenebilir.

Donanım

19″ Rackmount
1U Chassis
Profesyonel broadcast video I/O
Gigabit Ethernet
Çok kanallı işlem mimarisi
SDI giriş / çıkış konfigürasyonları
PCIe broadcast video I/O
7/24 sürekli çalışma
Uzaktan yönetim
MCR / PCR / Teleport / Headend rack kullanımı

Profesyonel SDI I/O kartları kullanılarak ihtiyaca göre farklı kanal konfigürasyonları oluşturulabilir.

Kanal Konfigürasyonları

BeStream IP Multicoder 2

2 Kanal

Örnek:

2× Encoder
1× Encoder + 1× Decoder
2× Decoder

BeStream IP Multicoder 4

4 Kanal

Örnek:

4× SDI Encoder
4× IP Decoder
2× Encoder + 2× Decoder
3× Encoder + 1× Decoder

BeStream IP Multicoder 6

6 Kanal

Yüksek kanal yoğunluğu gerektiren MCR, headend, haber merkezi ve teleport uygulamaları için yapılandırılabilir.

Encoder ve decoder kanalları aynı cihaz üzerinde ihtiyaca göre birlikte kullanılabilir.

Gerçek eşzamanlı kanal kapasitesi kullanılan codec, çözünürlük, bitrate ve donanım konfigürasyonuna bağlıdır.

Kullanım Alanları

TV Kanalları • Haber Ajansları • MCR • PCR • Master Control Room • Newsroom • Canlı Yayın Contribution • Uzak Stüdyo • Remote Production • Outside Broadcast • Haber Büroları • Saha Yayınları • IPTV Headend • OTT • Broadcast Monitoring • SDI over IP • IP to SDI • SRT Gateway • RTMP Gateway • UDP Gateway • Protocol Converter • Streaming Headend • DVB Headend • Satellite Contribution • Uydu Yayın Aktarımı • Teleport Contribution • Satellite Uplink Feed Delivery

Örnek Broadcast Senaryosu

CAMERA / SDI
↓
BeStream IP Multicoder Encoder
↓
SRT / Internet / MPLS
↓
BeStream IP Multicoder Decoder
↓
SDI
↓
MCR / VIDEO ROUTER / PRODUCTION SWITCHER

Uydu / Teleport Senaryosu

MCR / PLAYOUT / SDI
↓
BeStream IP Multicoder
↓
H.264 / H.265
↓
CBR MPEG-TS over UDP veya SRT
↓
Internet / MPLS / Dedicated IP Network
↓
TELEPORT / DVB HEADEND
↓
DVB SATELLITE UPLINK

Teknik Özellik Özeti

Form Factor: 1U 19″ Rackmount
Çalışma Tipi: Encoder / Decoder / Transcoder / Gateway
Video Codec: H.264 AVC / H.265 HEVC
Maximum Video: UHD 3840×2160p25*
SDI Input: Var
SDI Output: Var
SRT Input / Output: Var
RTMP Input / Output: Var
UDP Input / Output: Var
UDP Multicast: Var
UDP Unicast: Var
MPEG-TS: Var
DVB / Teleport Contribution: Var
Teleport IP Contribution: Uyumlu*
Audio: AAC / PCM
Network: Gigabit Ethernet
Management: Web Based
Auto Reconnect: Var
Continuous Operation: 7/24
Rack Installation: 1U
Kanal Seçenekleri: 2 / 4 / 6 Kanal*

* Maksimum çözünürlük, eşzamanlı kanal kapasitesi ve DVB/teleport teslim parametreleri seçilen donanım konfigürasyonuna ve alıcı kuruluşun teknik şartnamesine göre belirlenir.
